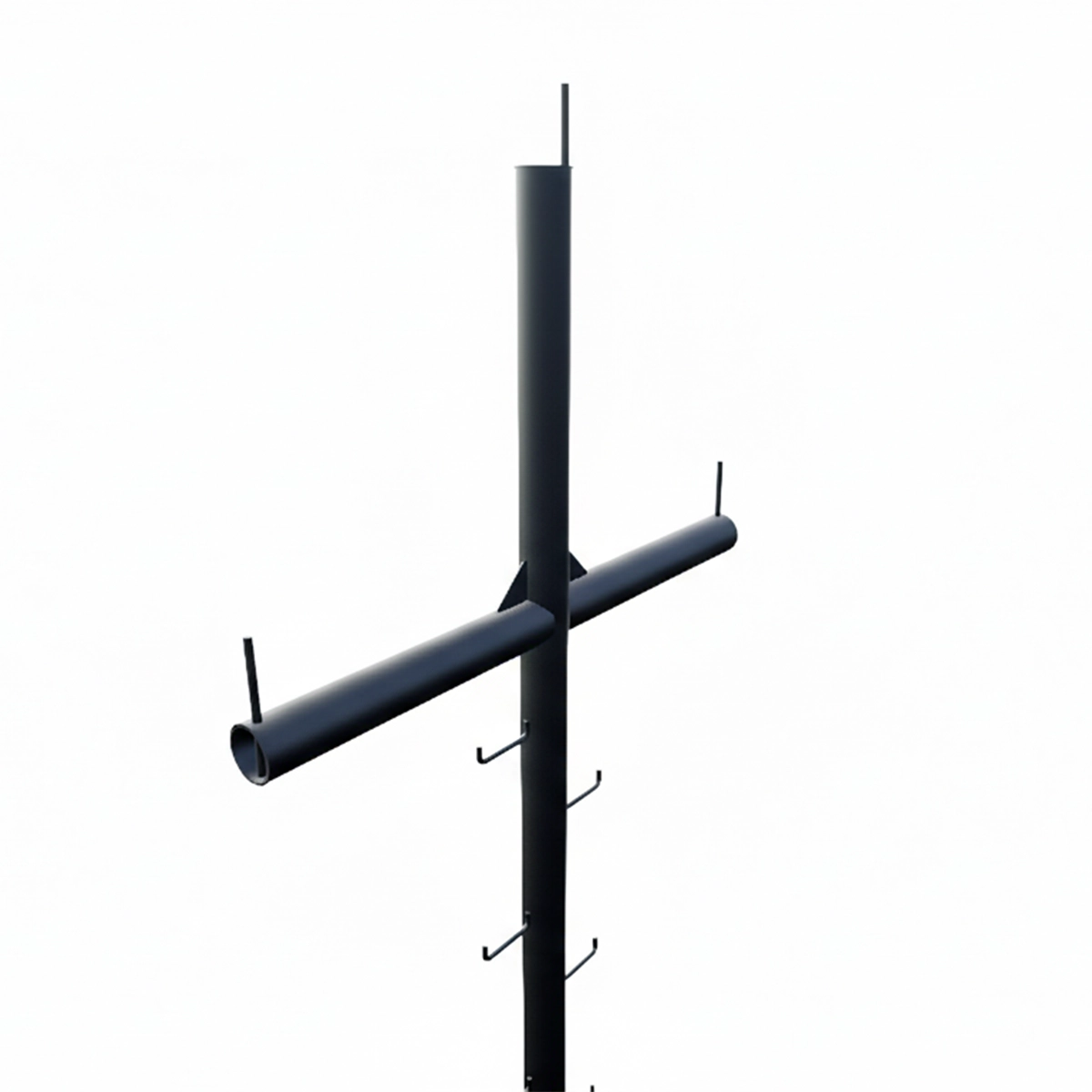

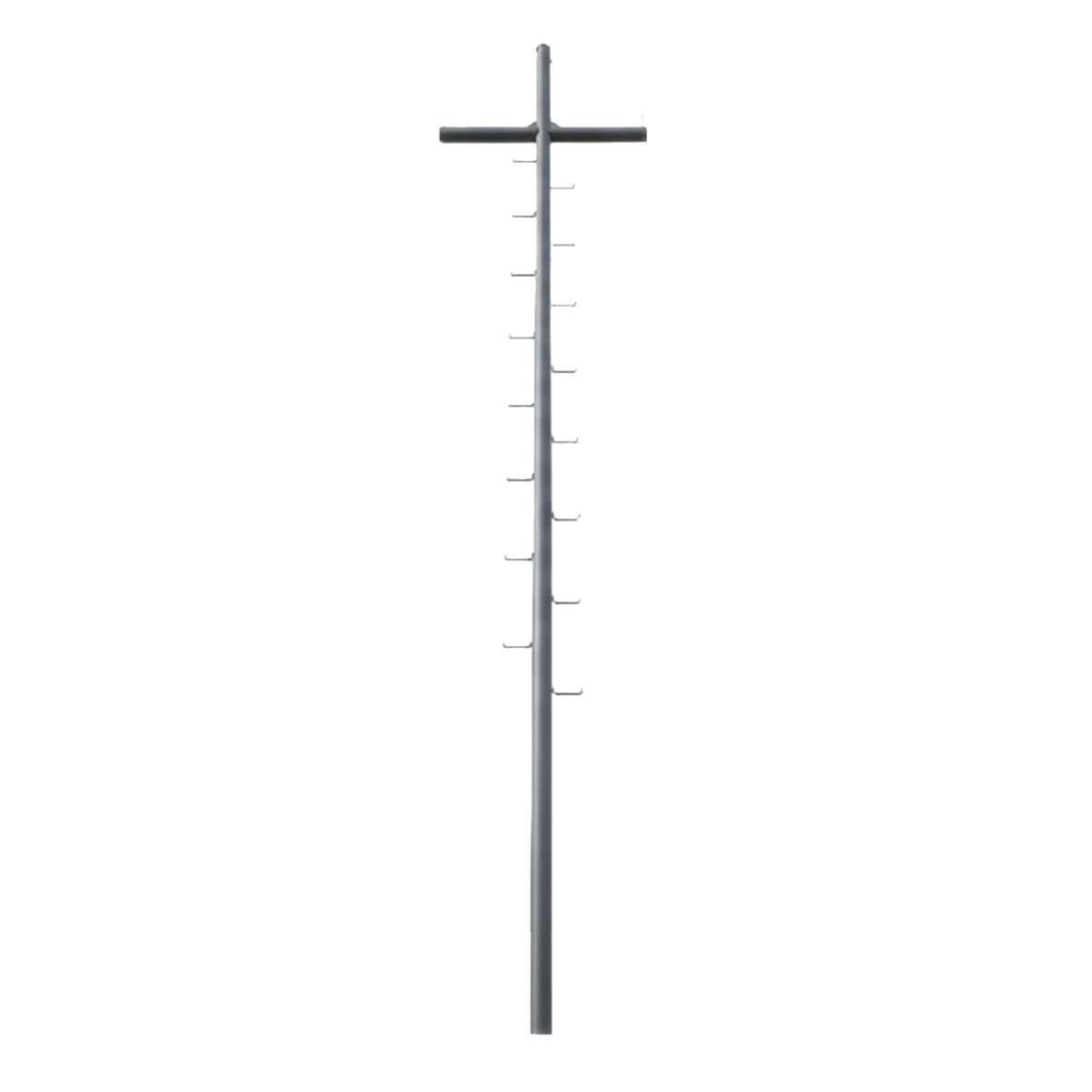

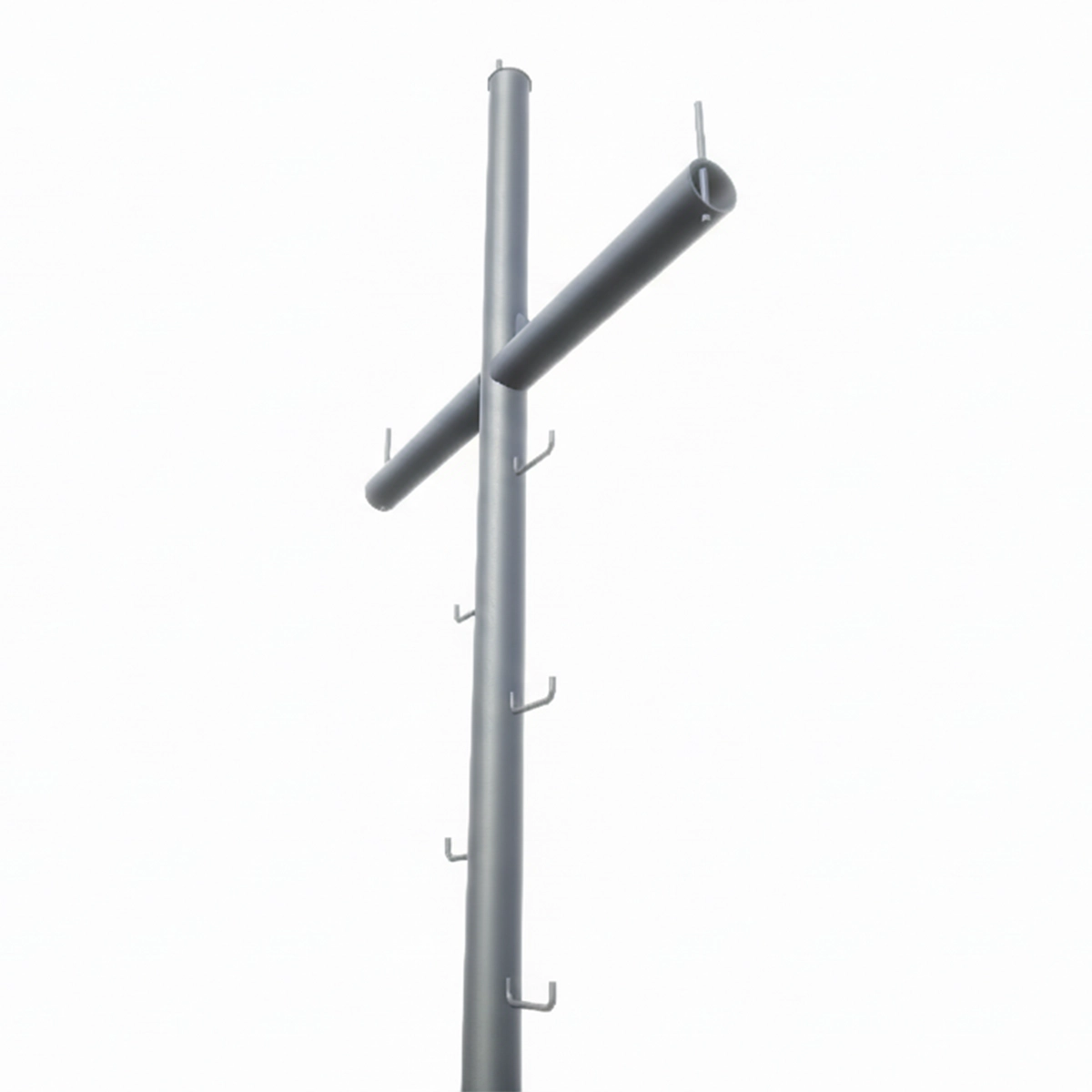

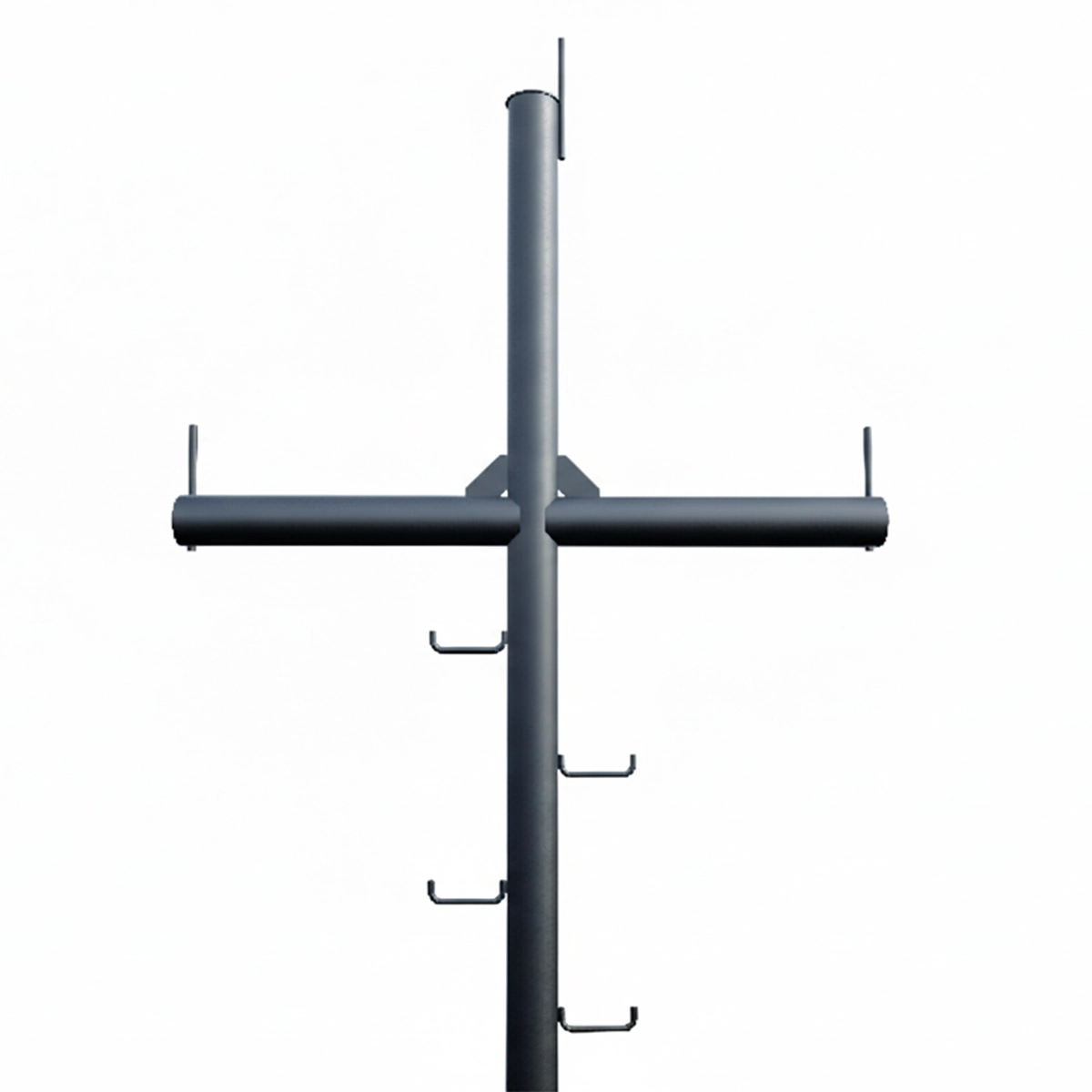

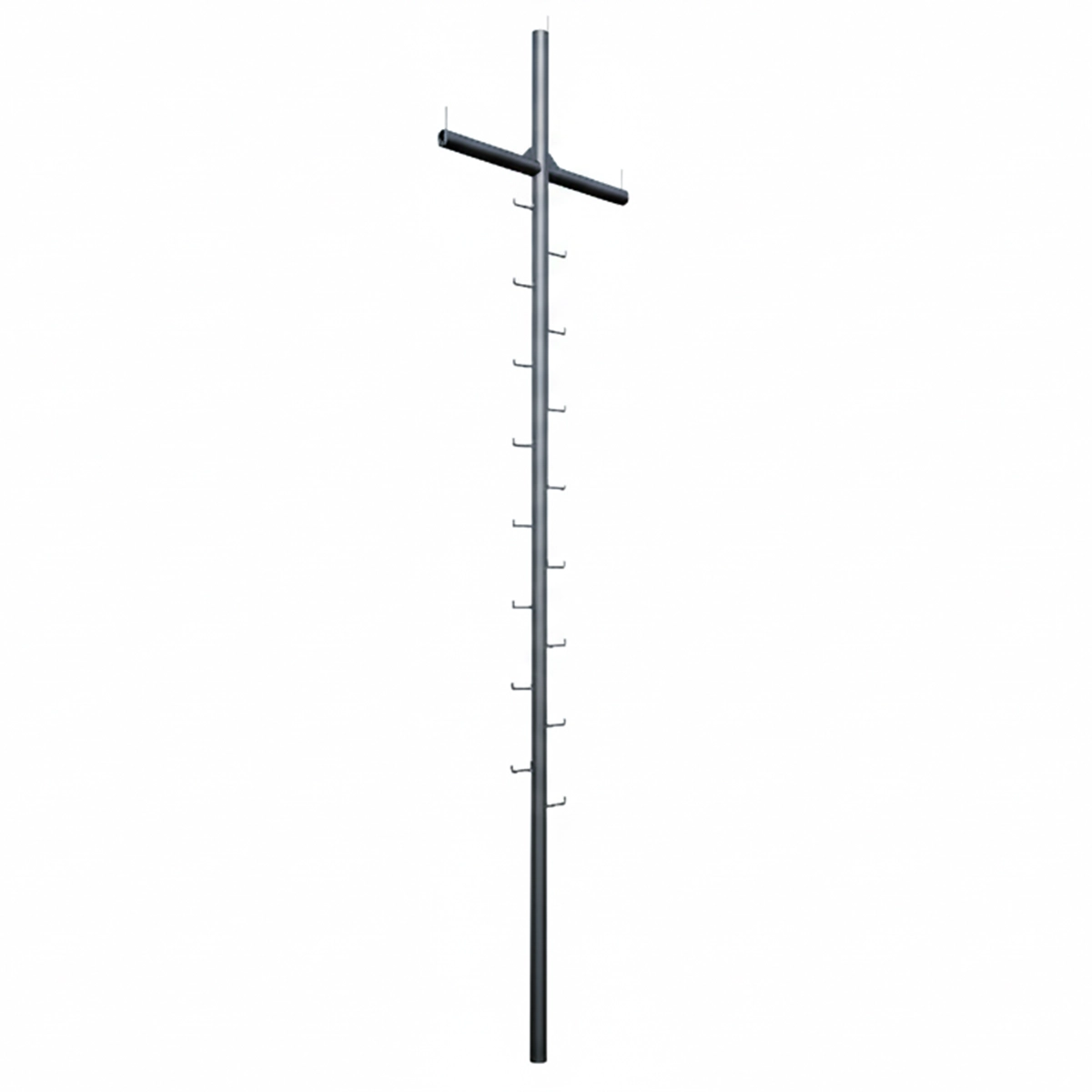

Ответвительная промежуточная опора ОПт 10-1

Описание

Ответвительная промежуточная опора ОПт 10-1 — стальная трубчатая опора воздушных линий электропередачи напряжением 6–10 кВ, применяемая на участках ответвления от основной линии. Конструкция используется для формирования отпаек к потребителям и распределительным пунктам, обеспечивая надёжное крепление проводов и линейной арматуры.

Опора востребована при строительстве и реконструкции распределительных сетей, на промышленных и инфраструктурных объектах, в городских и сельских электросетях. Трубчатая конструкция из низколегированной стали с антикоррозионной защитой рассчитана на длительную эксплуатацию в климатических условиях РФ.

Техническое описание и конструкция

ОПт 10-1 относится к ответвительным промежуточным опорам ВЛ 6–10 кВ. Она применяется в точках отпайки линии и воспринимает нагрузки от проводов основной линии и ответвления в пределах, предусмотренных проектом.

Конструкция включает:

• Стойку высотой 9000 мм из трубы профиля 146×8 мм.
• Траверсу длиной 1930 мм из трубы профиля 146×8 мм.
• Узлы крепления изоляторов и линейной арматуры.
• Монтажные элементы для установки на фундамент.

Материал изготовления — сталь 09Г2С. Применяются обсадные и электросварные трубы (возможно изготовление из материалов согласно Арх. № 4.0639 по согласованию с заказчиком).

Конструкция обеспечивает жёсткость, устойчивость к ветровым и гололёдным нагрузкам и удобство монтажа.

Защитное покрытие

Для защиты от коррозии используются:

• Горячее цинкование по ГОСТ 9.307.
• Порошковое или полимерное окрашивание по требованию заказчика.

Такая система защиты позволяет эксплуатировать опору в районах с повышенной влажностью, промышленной и агрессивной атмосферой.

Комплектация и опции

Стандартная поставка:

• стойка опоры;
• траверса;
• крепёжные элементы;
• антикоррозионное покрытие.

Дополнительно по запросу:

• изготовление по индивидуальным чертежам;
• подбор под расчётные нагрузки;
• окраска по каталогу RAL;
• комплект метизов и закладных элементов.

Итоговая комплектация определяется проектной документацией.

Монтаж и эксплуатация

Монтаж выполняется по проекту ВЛ с соблюдением требований ПУЭ. Установка включает подготовку основания, монтаж стойки с выверкой по вертикали и установку траверсы с изоляторами.

Рекомендуется:

• периодический осмотр состояния покрытия;
• контроль крепёжных соединений;
• проверка узлов крепления проводов.

При своевременном обслуживании конструкция сохраняет расчётные характеристики на протяжении всего срока службы.

Область применения

Опора ОПт 10-1 применяется:

• в распределительных сетях 6–10 кВ;
• в точках ответвления от магистральных линий;
• на промышленных, коммунальных и инфраструктурных объектах;
• в различных климатических районах РФ.

Расчётные нагрузки, ветровые и гололёдные районы определяются проектом линии.

Документы и нормативы

Проектирование и изготовление выполняются с учётом действующих нормативов:

Стальные конструкции и расчёты:

• СП 16.13330.2017 «Стальные конструкции»;
• СП 20.13330.2016 «Нагрузки и воздействия».

Основания и фундаменты:

• СП 22.13330.2016 «Основания зданий и сооружений».

Материалы и покрытия:

• ГОСТ 19281 — прокат из низколегированных сталей (в т. ч. 09Г2С);
• ГОСТ 9.307 — горячее цинкование;
• ГОСТ 8732/8734 — стальные трубы.

Эксплуатация ВЛ:

• ПУЭ (Правила устройства электроустановок);
• СО 153-34.20.121-2006;
• РД 34.20.504-94.

Конкретные параметры принимаются по проектной документации.

Преимущества опоры ОПт 10-1

• Оптимальна для организации ответвлений ВЛ 6–10 кВ.
• Прочная трубчатая конструкция.
• Сталь 09Г2С с высокой надёжностью в холодном климате.
• Антикоррозионная защита горячим цинкованием.
• Адаптация под проектные требования.
• Срок службы до 30 лет.

По опыту эксплуатации, трубчатые ответвительные опоры удобны в монтаже и обеспечивают стабильную работу линии.
