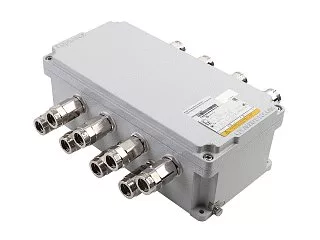

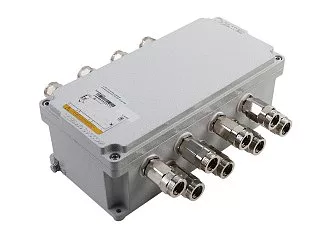

Взрывозащищенная клеммная коробка КСРВ111109 из алюминиевого сплава
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ111109 — взрывозащищенная клеммная коробка из алюминиевого сплава с внешними габаритами 112 × 112 × 91 мм. Внутреннее пространство корпуса составляет 102 × 102 × 72 мм, что позволяет размещать клеммные зажимы и выполнять электрические соединения с учетом допустимой для этого типоразмера компоновки.
Для КСРВ111109 применяется монтажная панель К1111Х габаритами 90 × 68 × 87 мм. Буква в конце обозначения панели определяет материал: А — алюминий, Н — нержавеющая сталь. Масса монтажной панели составляет 0,05 кг.
Коробка может комплектоваться клеммными зажимами различного сечения. Для КСРВ111109 максимально допустимо установить 12 клемм AVK 2,5, 10 клемм AVK 4 или 8 клемм AVK 6. Эти значения приведены без учета пространства, занимаемого кабельными вводами.
Максимально допустимое количество клемм AVK
| Клеммный зажим | Номинальное сечение, мм² | Максимальное количество |
|---|---|---|
| AVK 2,5 | 2,5 | 12 |
| AVK 4 | 4 | 10 |
| AVK 6 | 6 | 8 |
При выборе клемм необходимо учитывать сечение проводника, максимальные ток и напряжение, а также совместимость с используемой DIN-рейкой.
Для исполнения КСРВ111109 /IP68 корпус заливается компаундом. Масса самого корпуса составляет 0,8 кг, масса компаунда — 0,5 кг, итоговая масса — 1,3 кг.
Максимально рекомендуемое количество кабельных вводов
Значения в двух частях ячейки соответствуют резьбам NPT / метрической.
| Резьба NPT | Метрическая резьба | Сторона А | Сторона Б |
|---|---|---|---|
| 3/8″ | M16×1,5 | 4 / 4 | 4 / 3 |
| 1/2″ | M20×1,5 | 3 / 3 | 2 / 2 |
| 3/4″ | M25×1,5 | 2 / 1 | 1 / 1 |
| 1″ | M32×1,5 | 1 / 1 | 1 / 1 |
| 1 1/4″ | M40×1,5 | 1 / 1 | 1 / — |
А — длинная сторона корпуса, Б — короткая. Для квадратного КСРВ111109 геометрические длины сторон одинаковы, однако сохраняется принятое для схемы расположения вводов обозначение сторон корпуса. Допустимые количества соответствуют таблице КСРВ111109
Технические характеристики
Применение
КСРВ111109 предназначена для размещения клеммных зажимов и выполнения электрических соединений в составе оборудования, эксплуатируемого во взрывоопасных средах. По сравнению с КСРВ090906 этот типоразмер имеет большее внутреннее пространство и допускает установку клемм AVK с номинальным сечением до 6 мм² в предусмотренном количестве.
Коробку выбирают с учетом электрической схемы, сечения и количества подключаемых проводников, параметров клеммных зажимов и требуемого числа кабельных вводов. При совместном размещении клемм разных сечений необходимо дополнительно проверять возможность их установки в выбранном корпусе.
Конкретные условия эксплуатации определяются выбранным исполнением КСРВ и его маркировкой взрывозащиты.
Преимущества практического использования
КСРВ111109 сочетает компактные размеры с большей полезной вместимостью по сравнению с младшим типоразмером КСРВ090906. Корпус позволяет разместить до 12 клемм AVK 2,5, что делает модель подходящей для относительно небольших распределительных и соединительных узлов.
Возможность подбора клеммных зажимов и кабельных вводов под конкретную схему позволяет сформировать коробку под параметры подключаемых линий, а не использовать избыточный по размерам корпус. Для повышенных требований к защите предусмотрено исполнение /IP68 с заливкой компаундом.
Отдельная монтажная панель упрощает организацию внутренней компоновки, а возможность выбора ее материала позволяет учитывать требования конкретного проекта.
Купить Взрывозащищенная клеммная коробка КСРВ111109 из алюминиевого сплава
Заказать взрывозащищенную клеммную коробку КСРВ111109 можно в конфигурации, соответствующей электрической схеме и условиям эксплуатации объекта. При оформлении заказа определяются количество и тип клеммных зажимов, количество и тип кабельных вводов, стороны их расположения, а также необходимые опции и исполнения.
Для корректного подбора КСРВ111109 необходимо предоставить данные о количестве проводников, их сечении, токе и напряжении, требуемых кабельных вводах и условиях эксплуатации. Если необходимая комбинация клемм и вводов не помещается в КСРВ111109, следует выбрать следующий подходящий типоразмер серии.
