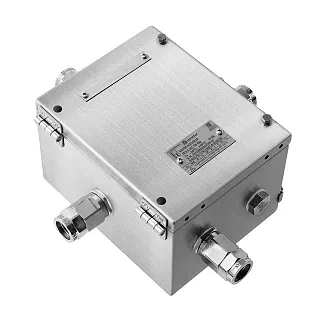

Взрывозащищенная клеммная коробка КСРВ-Н806030 из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ-Н806030 — крупногабаритная прямоугольная клеммная коробка серии КСРВ-Н. Внешние размеры корпуса составляют 800×600×300 мм. По сравнению с предыдущей КСРВ-Н606025 длина увеличена с 600 до 800 мм, а глубина — с 250 до 300 мм, что дает дополнительное пространство для сложных многорядных клеммных сборок.
Для установки корпуса предусмотрены два варианта крепежных размеров: 770×627 и 827×570 мм. Монтажная панель по данным каталога имеет размеры 540×740 мм с монтажными размерами 520×720 мм. Масса корпуса составляет 29,9 кг.
КСРВ-Н806030 относится к наиболее вместительным стандартным типоразмерам линейки. Ее параметры рассчитаны на большое количество клемм и кабельных вводов, поэтому при комплектации особенно важно заранее определить структуру соединений, расположение групп клемм и направления подвода кабелей.
Максимально допустимое количество клемм AVK
Количество указано без учета установки кабельных вводов. Значения в скобках показывают максимальное количество клемм в одном ряду.
| Номинальное сечение, мм² | Максимальное количество | Максимальное количество в одном ряду |
|---|---|---|
| 2,5 | 568 | 102 |
| 4 | 476 | 85 |
| 6 | 364 | 66 |
| 10 | 292 | 52 |
| 16 | 244 | 43 |
| 35 | 180 | 32 |
| 50 | 112 | 28 |
| 70 | 72 | 25 |
| 120/150 | 16 | — |
| 240 | 14 | — |
Для КСРВ-Н806030 каталог приводит допустимую вместимость по всему диапазону таблицы — от 2,5 до 240 мм². Для клемм малого сечения значения достигают 568 позиций при 2,5 мм² и 476 при 4 мм²; для 240 мм² предусмотрено 14 позиций.
Значения относятся к вариантам с клеммами одного указанного сечения. При смешанной комплектации их нельзя складывать: фактическое количество необходимо определять по совместному размещению всех клемм.
Максимально допустимое количество кабельных вводов
Количество кабельных вводов приведено отдельно для длинной стороны А и короткой стороны Б в формате G/M.
| Код размера кабельного ввода | Сторона А, G/M | Сторона Б, G/M |
|---|---|---|
| 01 | 135/135 | 100/100 |
| 1 | 135/135 | 100/100 |
| 2 | 99/99 | 73/73 |
| 3 | 69/69 | 49/49 |
| 4 | 44/44 | 35/35 |
| 5 | 38/38 | 24/24 |
| 6 | 27/27 | 19/19 |
| 7 | 14/14 | 10/10 |
У КСРВ-Н806030 особенно заметна разница между длинной и короткой сторонами. Например, для кодов 01 и 1 на стороне А предусмотрено до 135/135 вводов, тогда как на стороне Б — 100/100. Для кода 3 значения составляют соответственно 69/69 и 49/49.
Технические характеристики
Применение
КСРВ-Н806030 подходит для крупных распределительных и соединительных компоновок с большим количеством проводников, несколькими группами клемм и значительным числом кабельных вводов. Увеличенная глубина 300 мм дает больше пространства для размещения оборудования и прокладки проводников внутри корпуса по сравнению с моделями глубиной 150 и 250 мм.
Типоразмер может использоваться там, где требуется высокая вместимость клемм малого и среднего сечения либо сочетание нескольких функциональных групп внутри одного корпуса. При выборе необходимо учитывать число клемм в одном ряду и фактическую конфигурацию кабельных подключений.
Преимущества практического использования
Главная особенность КСРВ-Н806030 — большая длина корпуса 800 мм в сочетании с глубиной 300 мм. По сравнению с КСРВ-Н606025 это дает дополнительный объем и существенно увеличивает допустимую общую вместимость клемм: например, с 412 до 568 для сечения 2,5 мм² и с 344 до 476 для 4 мм².
Длинная сторона корпуса рассчитана на большое число вводов. Для кодов 01 и 1 допускается до 135/135 позиций, для кода 2 — 99/99, для кода 3 — 69/69. Это позволяет организовать значительное количество кабельных подключений преимущественно с одной стороны корпуса.
Следующим и последним стандартным типоразмером КСРВ-Н в таблице каталога является КСРВ-Н1008030 размером 1000×800×300 мм и массой 44,1 кг.
Купить Взрывозащищенная клеммная коробка КСРВ-Н806030 из нержавеющей стали
КСРВ-Н806030 можно заказать в НПО «Легион» с комплектацией под конкретную электрическую схему. Для подбора необходимо предоставить количество и сечение проводников, ток и напряжение, тип и количество клеммных зажимов, количество и тип кабельных вводов, стороны их расположения и необходимые дополнительные исполнения.
Для корпуса такой вместимости исходную компоновку желательно формировать по полной схеме соединений: необходимо одновременно учитывать число рядов, распределение клемм разных сечений и расположение кабельных вводов. Максимальные значения таблиц не следует суммировать между собой без проверки совместного размещения.
